農業物聯網智能水肥一體機解決方案

一、農業智能水肥一體機概念

       水肥一體化技術是將灌溉與施肥合為一體的農業新技術。物聯網水肥一體機是利用壓力系統(或地貌自然落差)，將可溶性固體或液體肥料，按土壤養分的含量和農作物類型的需肥規范和特征，配兌成的肥液與灌溉水一塊兒，依據可控性管道系統供水、供肥，使水肥溶合后，依據管道、噴槍或噴頭形成噴灌或滴灌，均勻、按時、定量，噴灑在農作物生長發育生長地區，使首要生長發育生長地區土壤持續保持疏松和適合的含水量，與此同時依據不同的的農作物的需肥特征，土壤環境和養分的含量情況，需肥規范情況進行不同的生育期的需求量布置，把水分、養分按時定量，按占比直接提供給農作物。

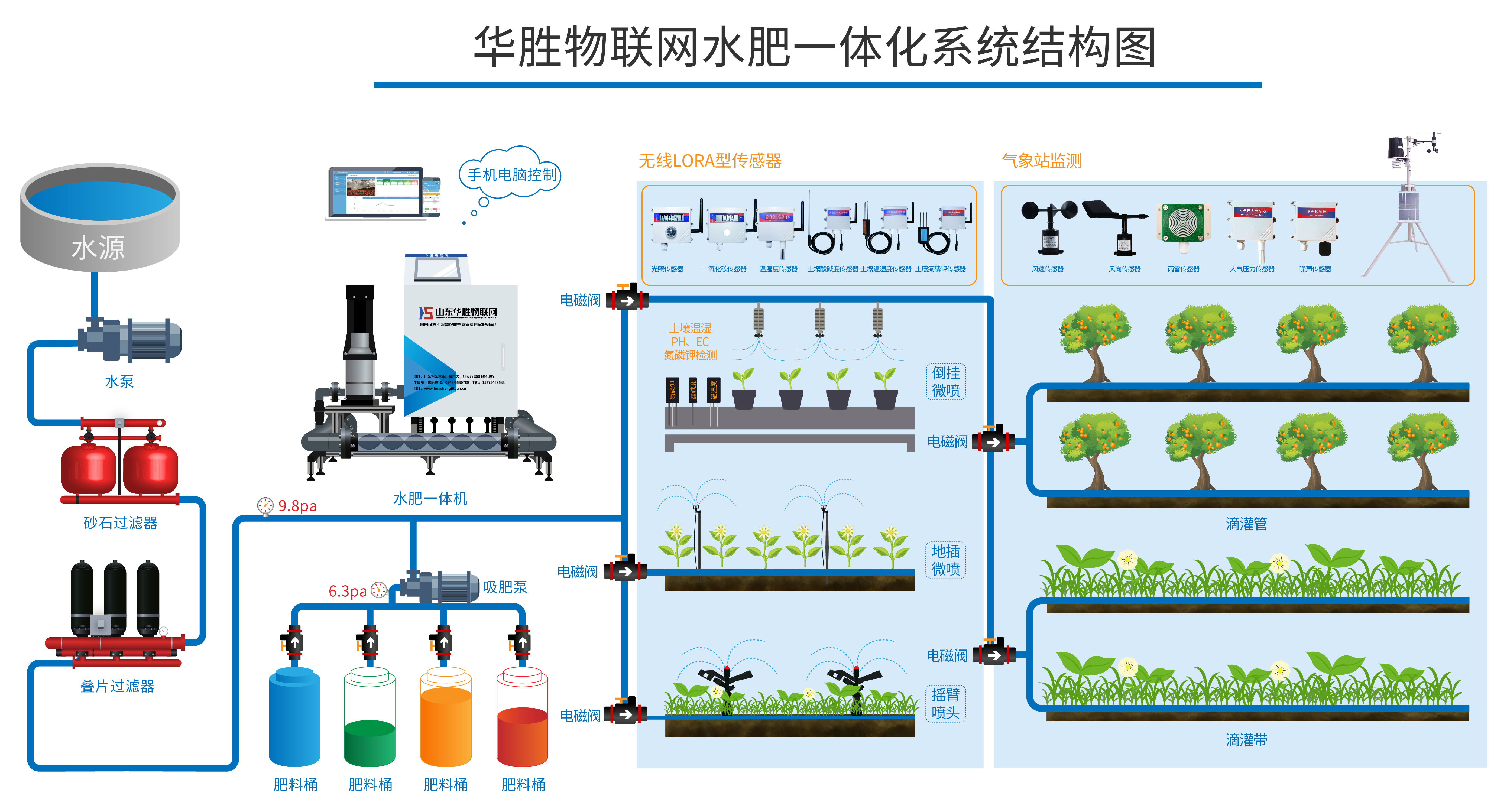

 華勝物聯網水肥一體機系統結構圖

二、水肥一體化系統原理

     水肥一體化技術原理一般 包含首部系統、管路系統、施肥系統等，具體生產中因?yàn)楣┧畻l件和灌溉標準不同，施肥系統可能僅由局部設施構成。

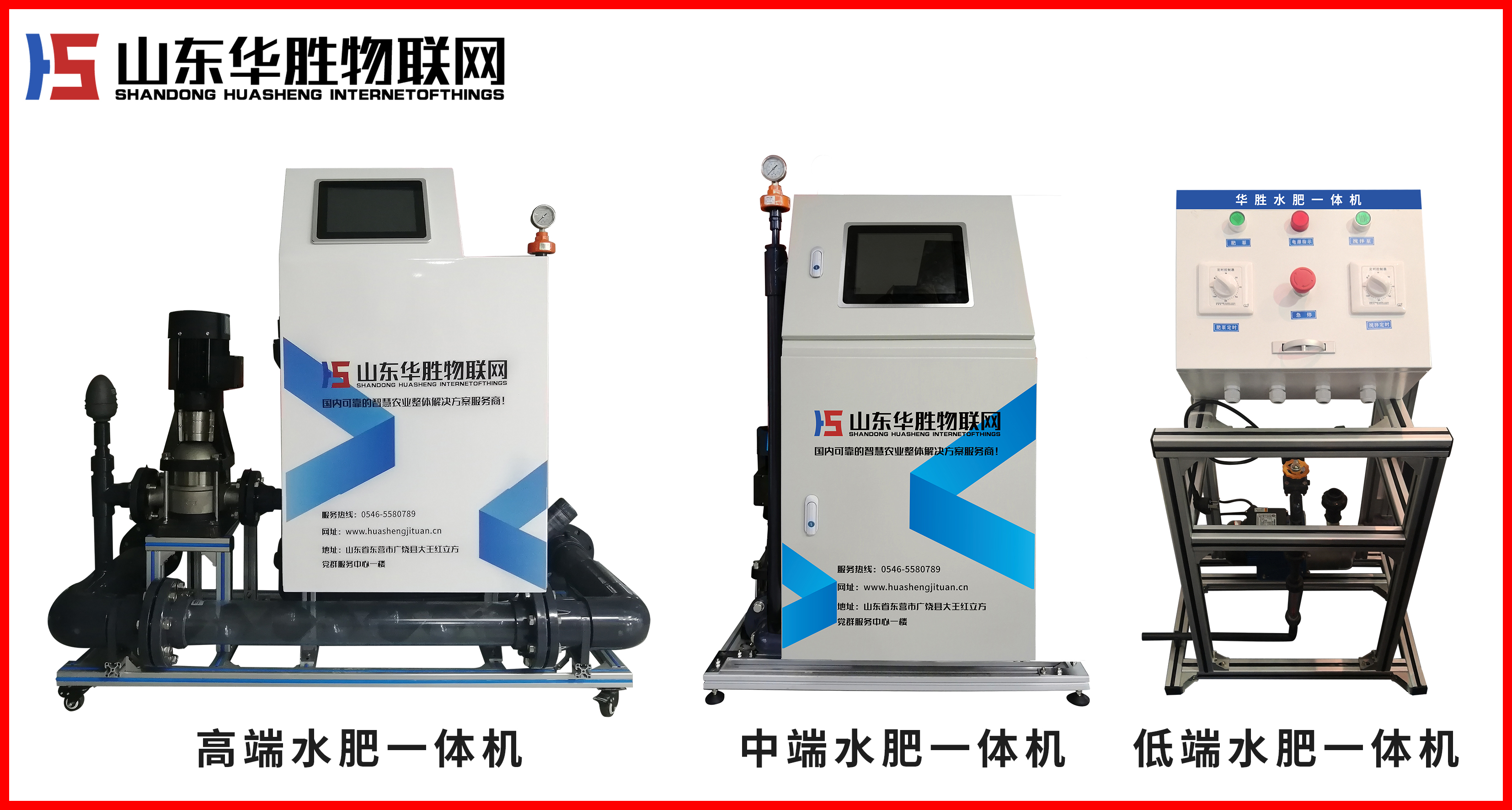

三、農業智能水肥一體機

       水肥一體化技術原理結構包含:控制柜、觸摸屏控制系統、混肥硬件配置系統、無線收集控制系統。支持APP/PC端及其微信端(支持中英文切換)實時查看數據及其控制前端設施;水肥一體化技術智能灌溉系統能夠幫助生產者很便捷的實現自動的水肥一體化管理。可實現智能化監測、控制灌溉中的供水時間、施肥濃度值及其供水量。傳感器(土壤水分傳感器、流量變送器等)將實時監測的灌溉情況，當灌區土壤濕度達標提前制定的下限值時，電磁閥能夠 自動開啟，當監測的土壤含水量及液位達標預設的灌水定額后，能夠 自動關閉電磁閥系統?？梢罁?jù)時間范圍生產調度整體灌區電磁閥的輪流工作，并手動控制灌溉和收集墑情。水肥一體化技術原理整體系統可相互配合實施輪灌,充分提高灌溉用水效率，實現節水、節電，減少勞動量，降低人力投入成本。

  四、物聯網水肥一體機施肥系統

       水肥一體化技術原理施肥系統由灌溉系統和肥料溶液混合系統兩局部構成。灌溉系統首要由灌溉泵、穩壓閥、控制器、過濾器、田間灌溉管網及其灌溉電磁閥構成。肥料溶液混合系統由控制器、肥料灌、施肥器、電磁閥、傳感器及其混合罐、混合泵構成。

4. 1輸配水管網系統

       干管、支管、毛管構成。干管通常采用PVC管材，支管通常采用PE管材或PVC管材，管徑依據流量分配置,毛管當前多采用內鑲式滴灌帶或邊縫迷宮式滴灌帶;部及大口徑閥門多采用鐵件。干管或分干管的端進水口設閘閥，支管和輔管進水口處設球閥。輸配水管網的作用是將部處理過的水，依照標準輸送到灌水單元和灌水器，毛管是微灌系統的末一管道，在滴灌系統中，即為滴灌管，在微噴系統中，毛管上安裝微噴頭。

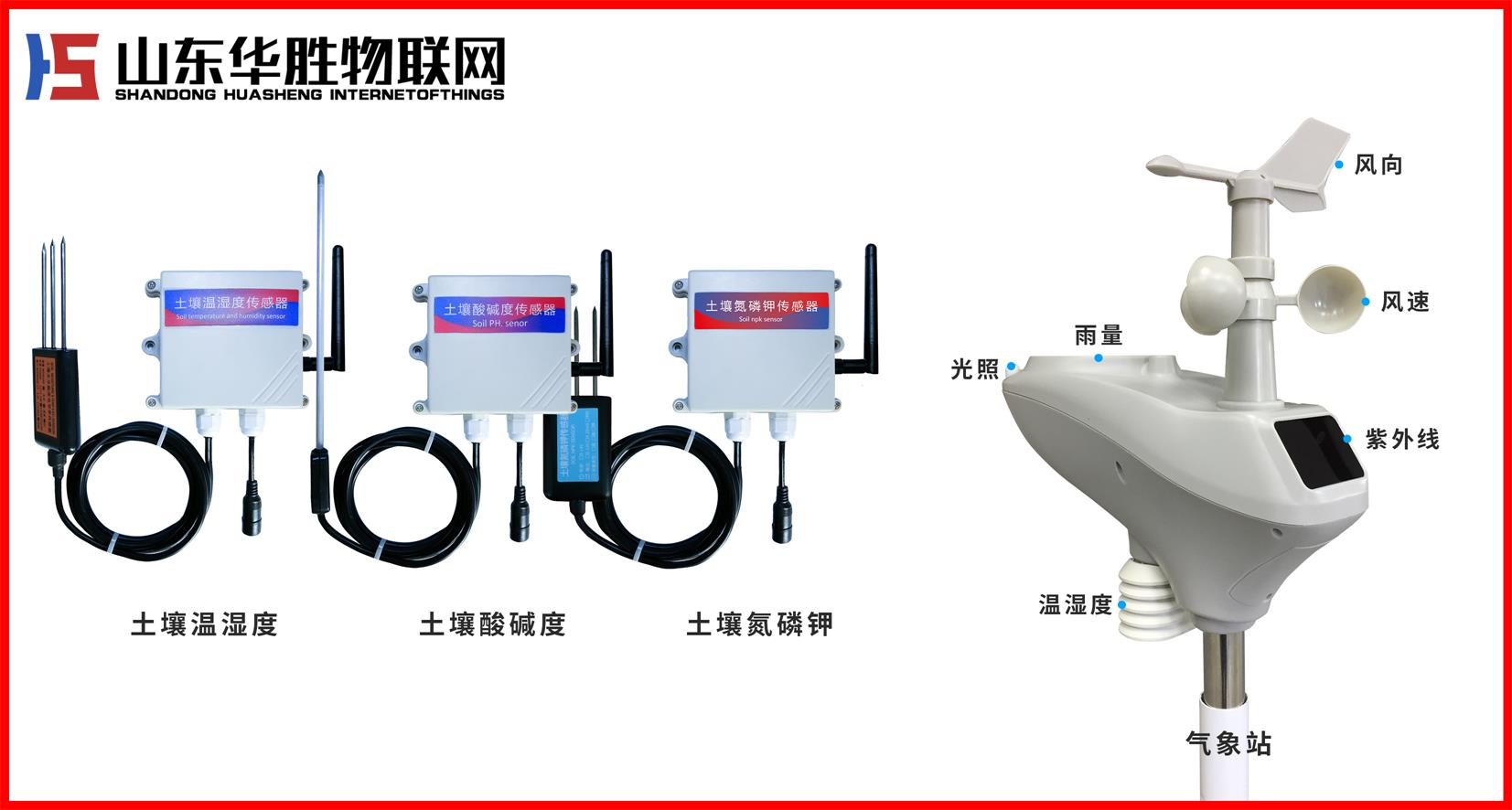

4.2環境數據采集器

        配備華勝氣象監測站，可同時監測大氣溫度、大氣濕度、土壤溫、濕度、土壤EC、PH值、土壤氮磷鉀含量、雨量、風速、風向、氣壓、輻射、照度等諸多氣象要素;具有高精度高可靠性的特點,可實現定時氣象數據采集實時時間顯示、氣象數據定時存儲、氣象數據定時上報、參數設定等功能。

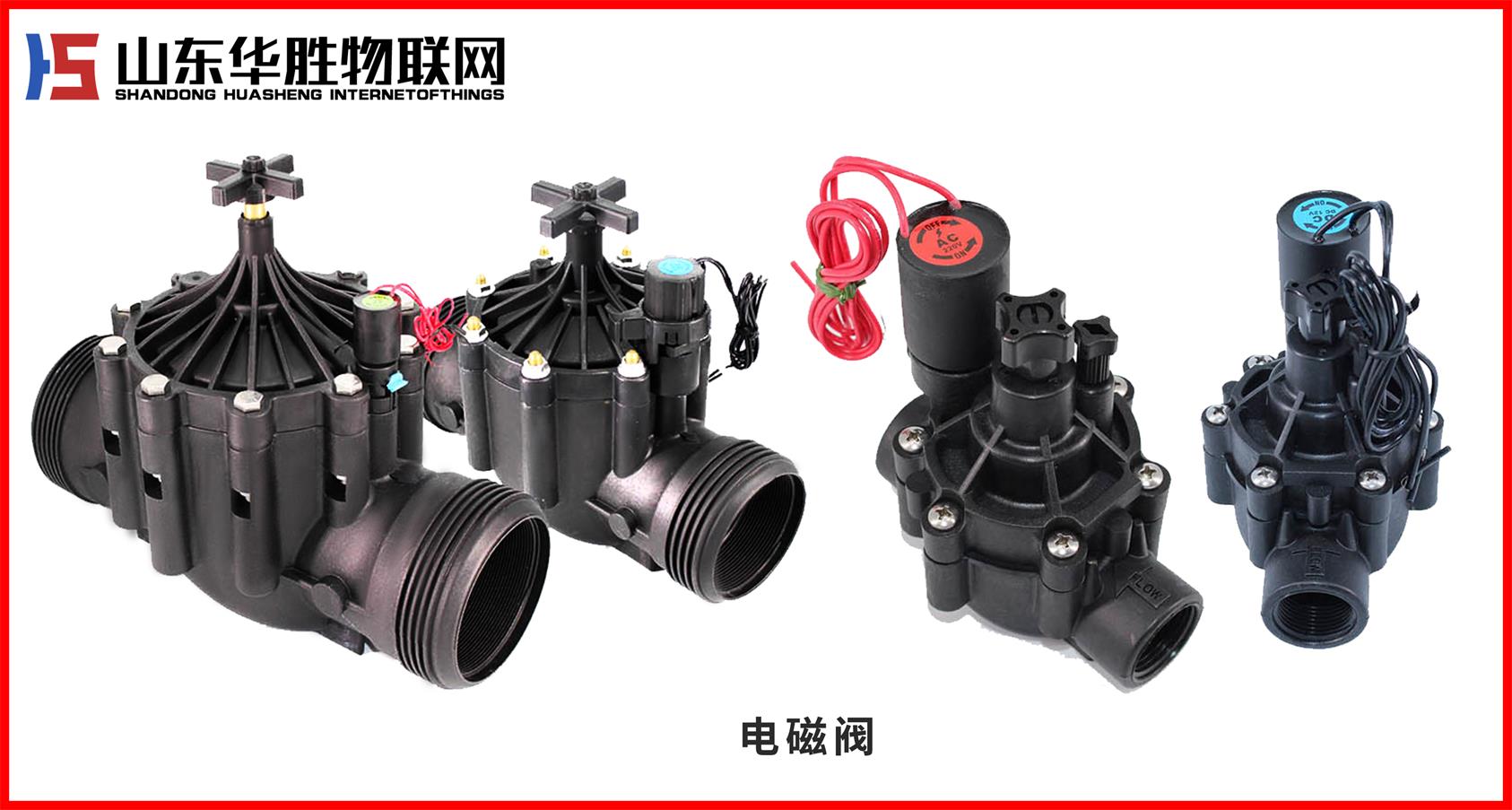

4.3無線閥門控制

  閥門控制器是接收由田間工作站傳來的指令并實施指令的下端閥門控制器直接與管網布置的電磁閥相連接,接收到田間工作站的指令后對電磁閥的開閉進行控制,同時也能夠采集田間信息,并上傳信息至田間工作站,一個閥門控制器可控制多個電磁閥。電磁閥是控制田間灌溉的閥門,電磁閥由田間節水灌溉設計輪灌組的劃分來確定安裝位置及個數。

4.4灌水器系統

微灌按微灌灌水流量小,一次灌水延續時間較長,灌水周期短,需要的工作壓力較低,能夠較低控制灌水量,能把水和養分直接地輸送到作物根部附近的土壤中去。
